История создания HART
мультиплексоров ALDAN A1-M
От идеи до промышленного производства
Зарождение идеи, анализ рынка
Зарождение идеи, анализ рынка
Утверждение ТЗ. Старт разработки прототипа
Утверждение ТЗ. Старт разработки прототипа
Выпуск опытной партии. Передача на тестирование на предприятия
Выпуск опытной партии. Передача на тестирование на предприятия
Подача документов в Минпроторг
Подача документов в Минпроторг
Успешное прохождение ОПИ на ООО "КИНЕФ". Старт коммерческих продаж
Успешное прохождение ОПИ на ООО "КИНЕФ". Старт коммерческих продаж
Официальное предстваление на выставке Нефтегаз
Официальное предстваление на выставке Нефтегаз
Подтверждение совместимости с Сервером полевой шины Калибри
Подтверждение совместимости с Сервером полевой шины Калибри

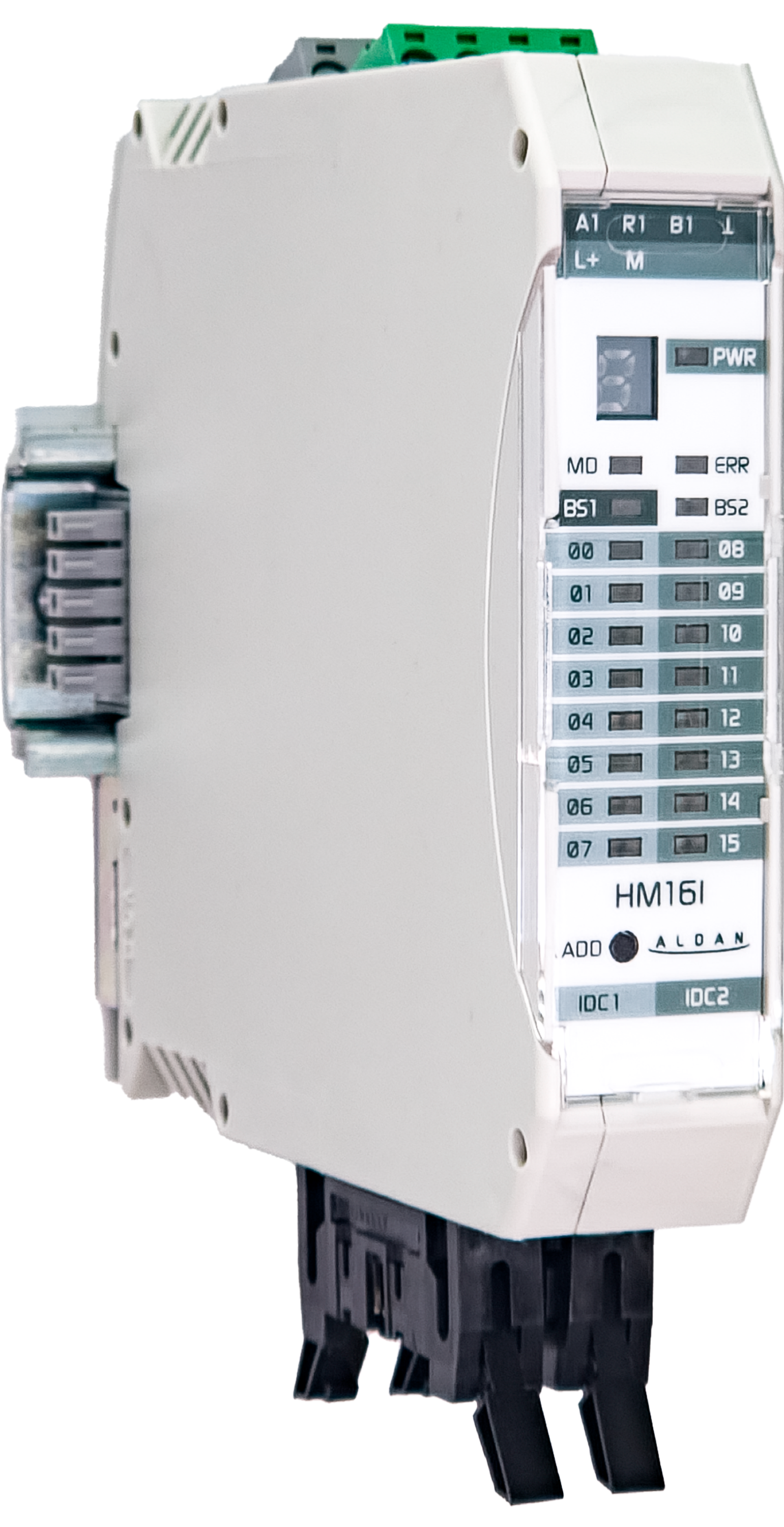

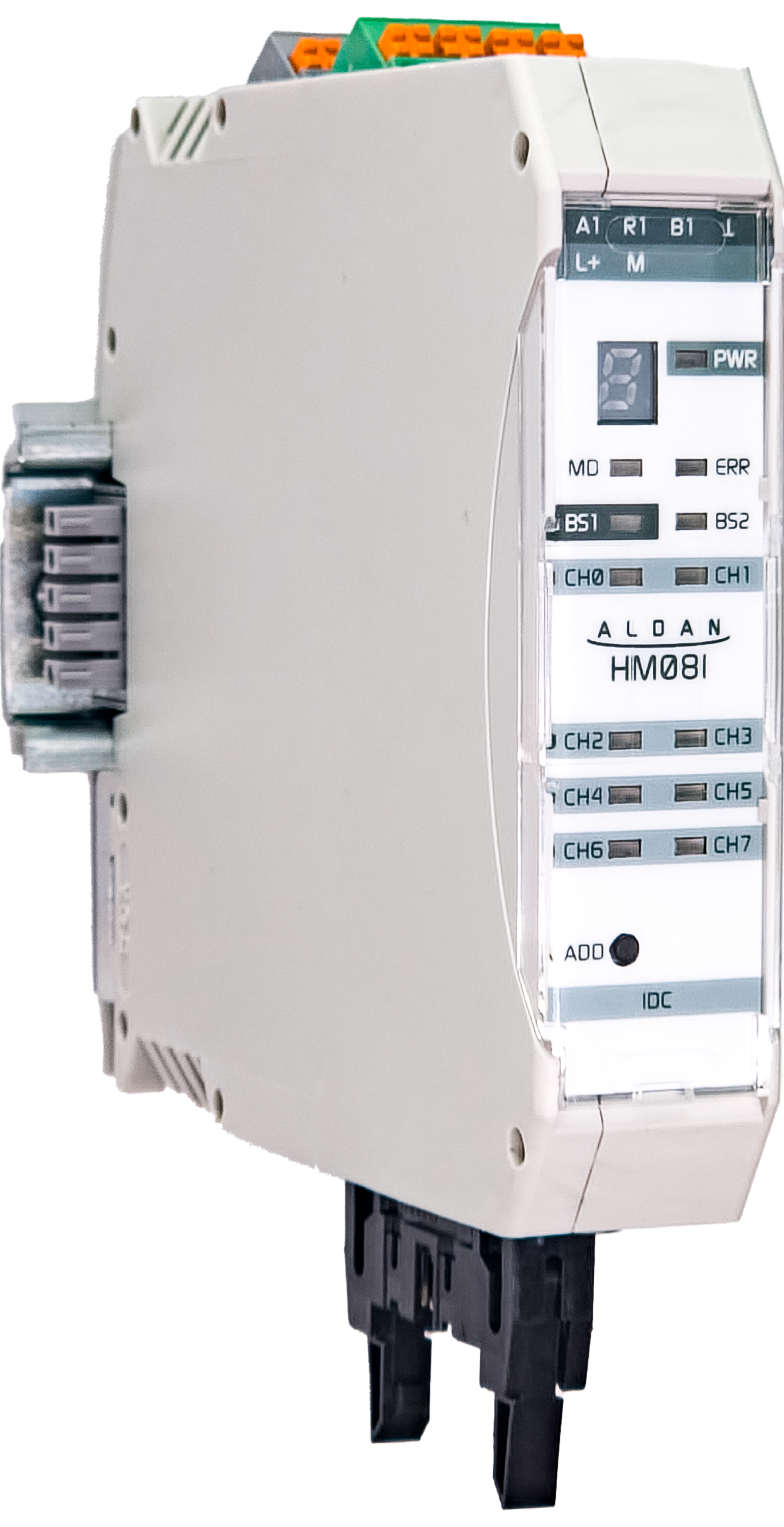

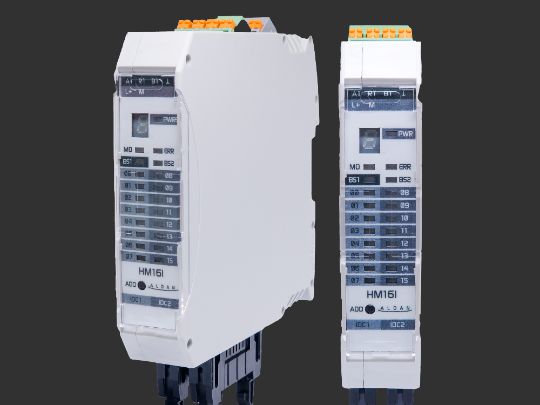

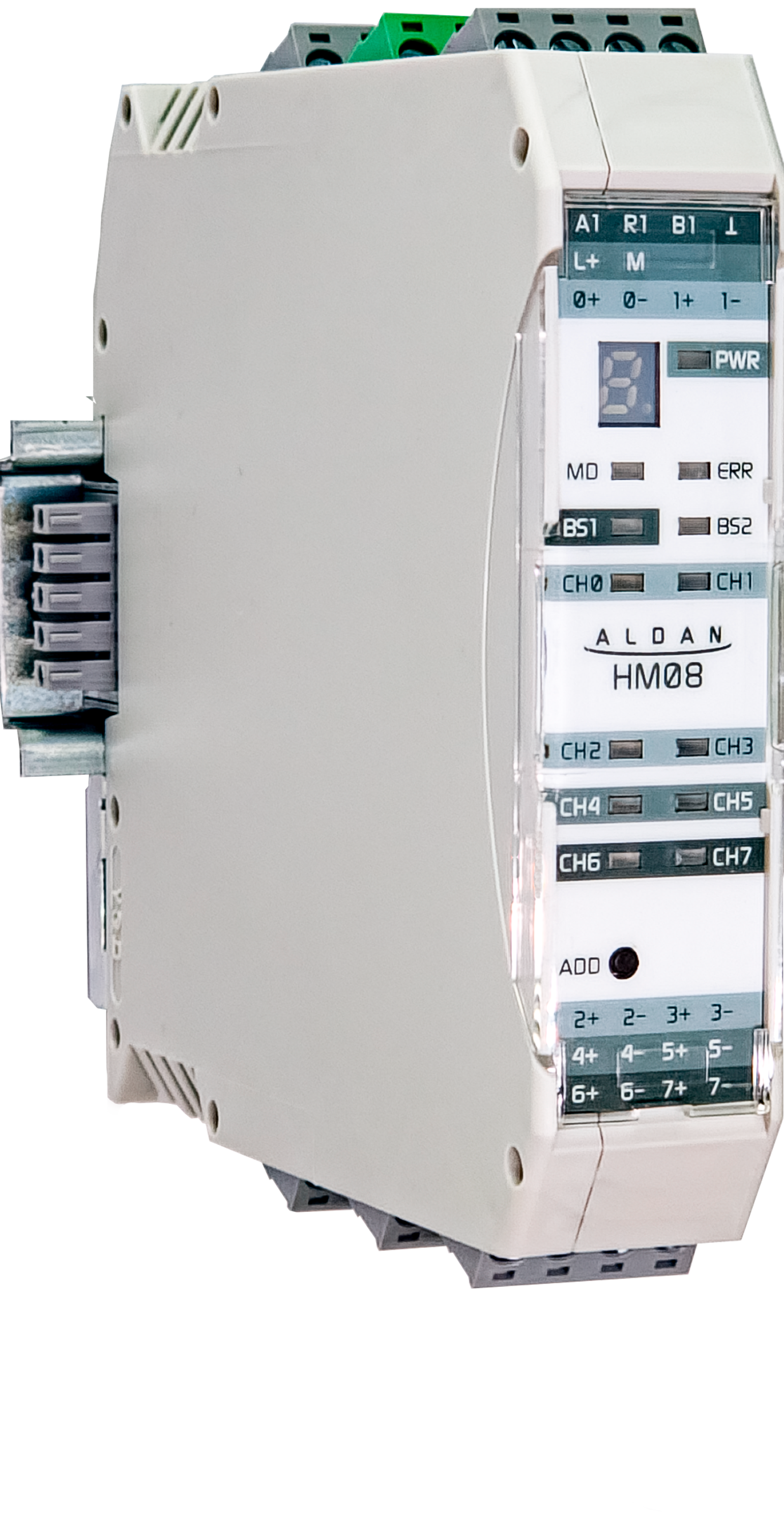

Линейка ALDAN A1-M
| Каналы HART | 8 | 8 | 16 |
| Интерфейсы | 2 × RS485 / MODBUS | 2 × RS485 / MODBUS | 2 × RS485 / MODBUS |
| Подключение | Винтовые / Push In | IDC Кабель | IDC Кабель |
| Питание | 24 В DC (10–28 В) | 24 В DC (10–28 В) | 24 В DC (10–28 В) |
| HART-модемов | 1 | 1 | 1 |
| Размеры | 23 × 114,2 × 107,8 мм | 23 × 114,2 × 107,8 мм | 23 × 114,2 × 131,7 мм |
| Температура | −45°C … +55°C | −45°C … +55°C | −45°C … +55°C |
| Подробнее | Подробнее | Подробнее |
Мультиплексор HART
Конфигуратор
Техподдержка
Производство
Сравнение с другими
Производителями
| Параметр | СКБ «ПРОМАВТОМАТИКА» |
Phoenix Contact |
ALDAN HM08-20A0A |
ALDAN HM08I-20B0A |
ALDAN HM16I-20C0A |
|---|---|---|---|---|---|
| Модель | КР-HART-MUX8.M3 | MACX MSR-S-MUX (2865599) |
A1-M-HM08-20A0A | A1-M-HM08I-20B0A | A1-M-HM16I-20C0A |
| Порты RS485 | 2 | 1 | 2 | 2 | 2 |
| Подключение HART | Прямое на клеммы | Плата расширения (доп. опция) |
Прямое на клеммы | Кабель с IDC разъёмом | Кабель с IDC разъёмом |
| Версия HART | 5.0 | 6.0 | 5.0 / 7.0 | 5.0 / 7.0 | 5.0 / 7.0 |
| Макс. скорость RS232/RS485, бит/с | 115 200 | 57 600 | 115 200 | 115 200 | 115 200 |
| Отображение HART → Modbus RTU | ✓ | — | ✓ | ✓ | ✓ |
| Количество мультиплексоров на шине RS-485 | до 31 | до 31 | до 31 | до 31 | до 31 |
| Количество HART-каналов | 8 | 16 или 32 | 8 | 8 | 16 |
| Гальваническая изоляция HART / питания / RS485 | 1500 В AC/DC | 350 В DC | 1500 В AC/DC | 1500 В AC/DC | 1500 В AC/DC |
| Шинный соединитель TBUS | ✓ | — | ✓ | ✓ | ✓ |
| Питание | 9 … 28 В | 18 … 31,2 В | 10,2 … 28,8 В | 10,2 … 28,8 В | 10,2 … 28,8 В |
| Тип клемм | Винт | Винт | Винт / Push-in | Винт / Push-in | Винт / Push-in |
| Рабочая температура, °С | −40 … +85 | −20 … +60 | −45 … +55 | −45 … +55 | −45 … +55 |
Бренд ALDAN
ALDAN — это современная российская марка промышленного оборудования для автоматизации, созданная компанией ООО «Волгаспецарматура». Мы разрабатываем и производим высокотехнологичные решения, которые позволяют предприятиям эффективно решать задачи по сбору данных и управлению технологическими процессами.
Путь бренда начался с амбициозной цели — создать отечественную платформу автоматизации, не уступающую мировым аналогам по надёжности и функциональности. Пройдя этап глубоких разработок, мы выпустили первое поколение контроллеров ALDAN, которое успешно зарекомендовало себя в серийном производстве.
Постоянное развитие и анализ потребностей рынка привели к созданию принципиально новой линейки модулей.
Как российский производитель, мы берём на себя ответственность за технологический суверенитет наших заказчиков. Мы не просто поставляем оборудование, а предлагаем гибкий инструмент для автоматизации любой сложности — от локальных узлов до распределённых систем управления.
Бренд ALDAN — это надёжная связь между полевым уровнем и верхним уровнем управления вашим производством.

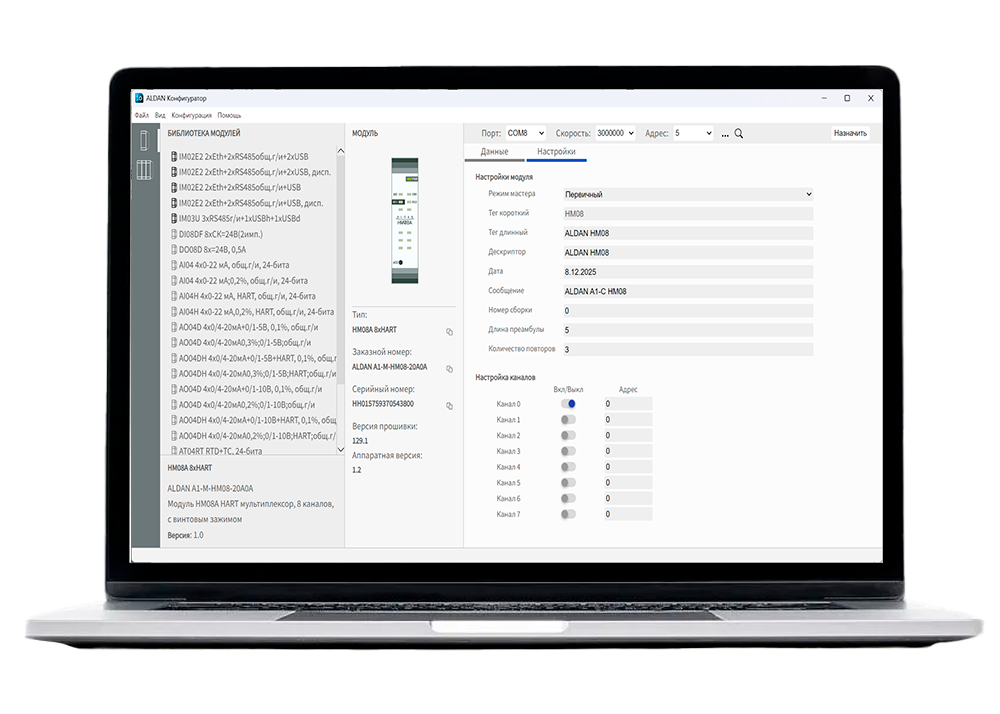

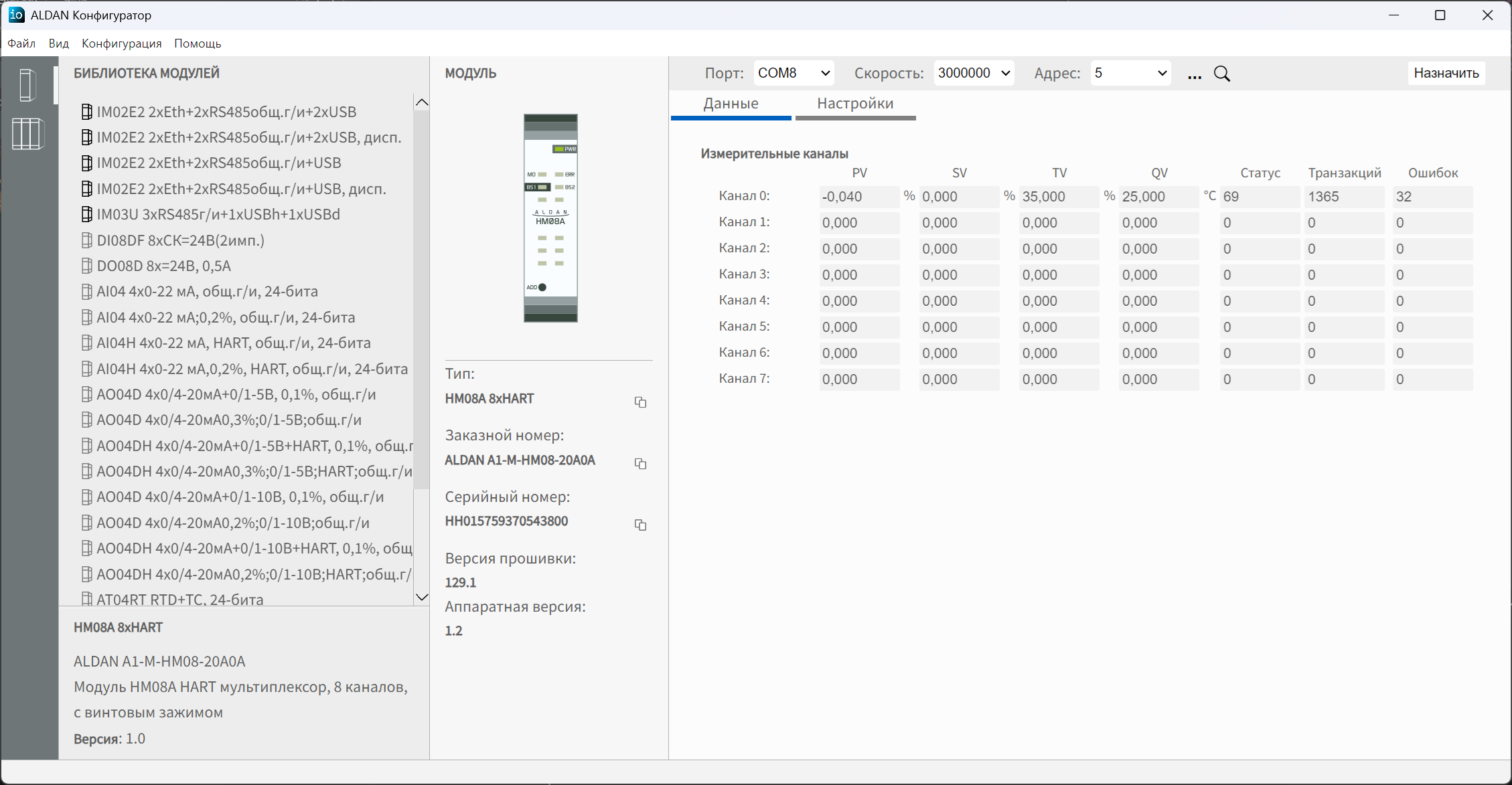

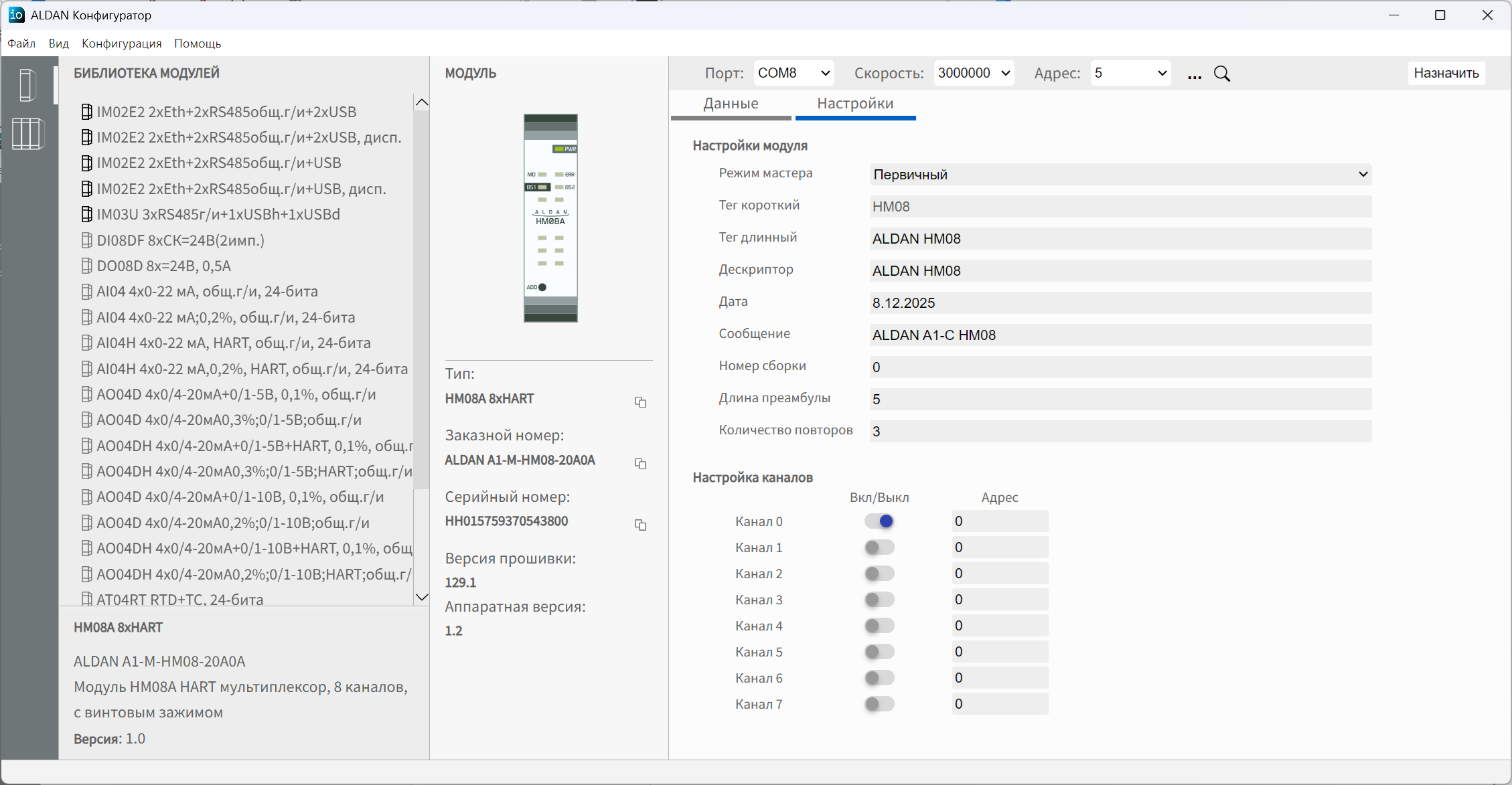

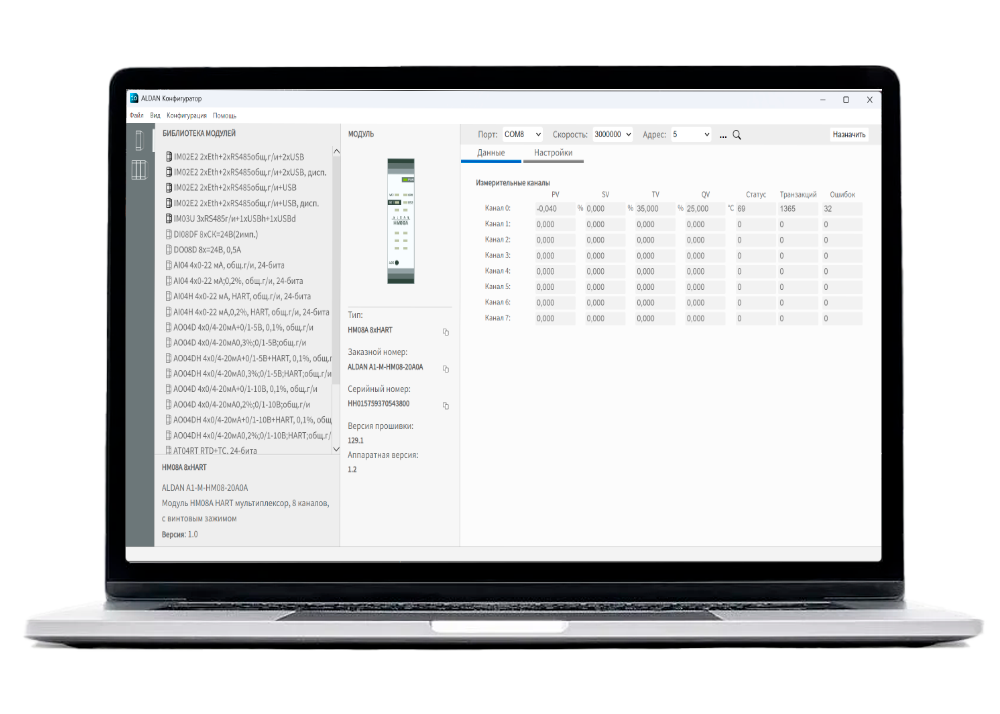

Конфигуратор АЛДАН
«Конфигуратор АЛДАН» — это кроссплатформенное программное обеспечение, разработанное для операционных систем Windows и Linux. Оно предназначено для настройки модулей, конфигурирования реек и станций ввода/вывода и их диагностики.
Использование ПО на этапах проектирования, выполнения пусконаладочных работ, эксплуатации обслуживания автоматизированных систем на базе станций ввода/вывода ALDAN A1-M позволяет существенно сократить трудоёмкость этих работ и минимизировать вероятность ошибок.
Интерфейс программы реализован в виде интуитивно-понятного конструктора проектов с использованием технологии Drag and Drop и позволяет собирать необходимую конфигурацию оборудования из элементов библиотеки, гибко настраивать каждый модуль и получать информацию о состоянии подключённых реек в режиме реального времени.
Конфигуратор позволяет добавлять в состав станций ALDAN A1-M внешние Modbus устройства сторонних производителей и настраивать обмен данными.
Документы и каталоги
на продукцию ALDAN A1-M
В разделе собраны все актуальные технические документы: каталоги продукции, руководства по эксплуатации, схемы подключения и паспорта на модули линейки ALDAN A1-M.

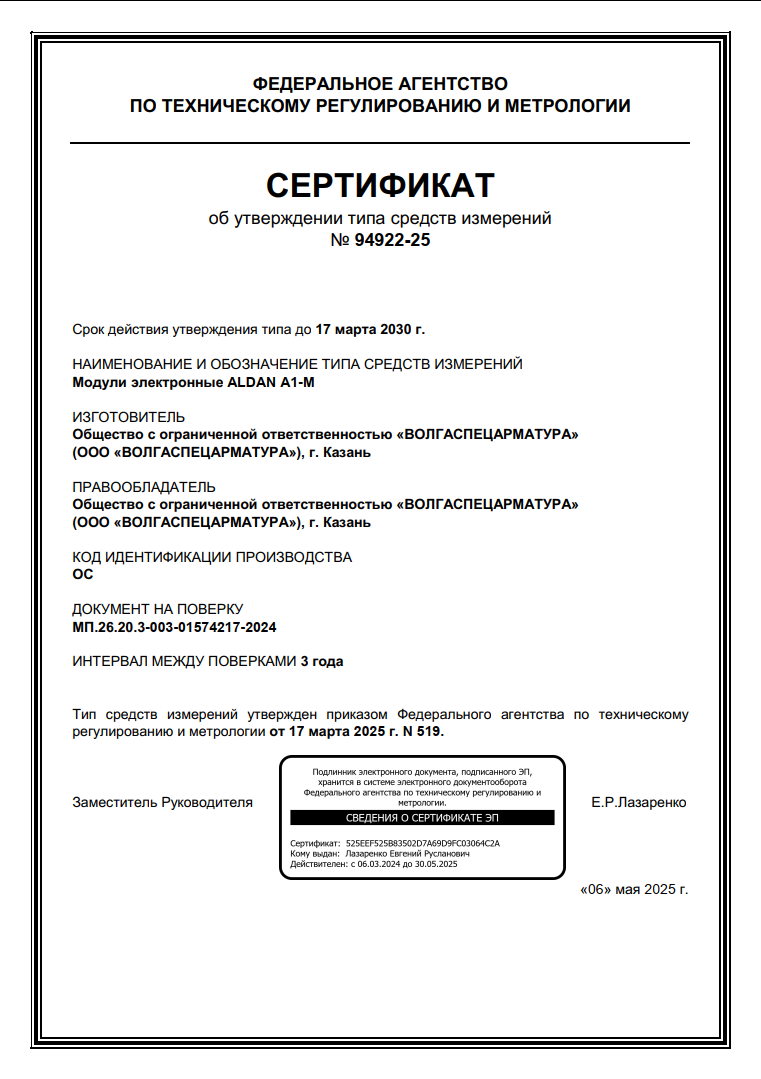

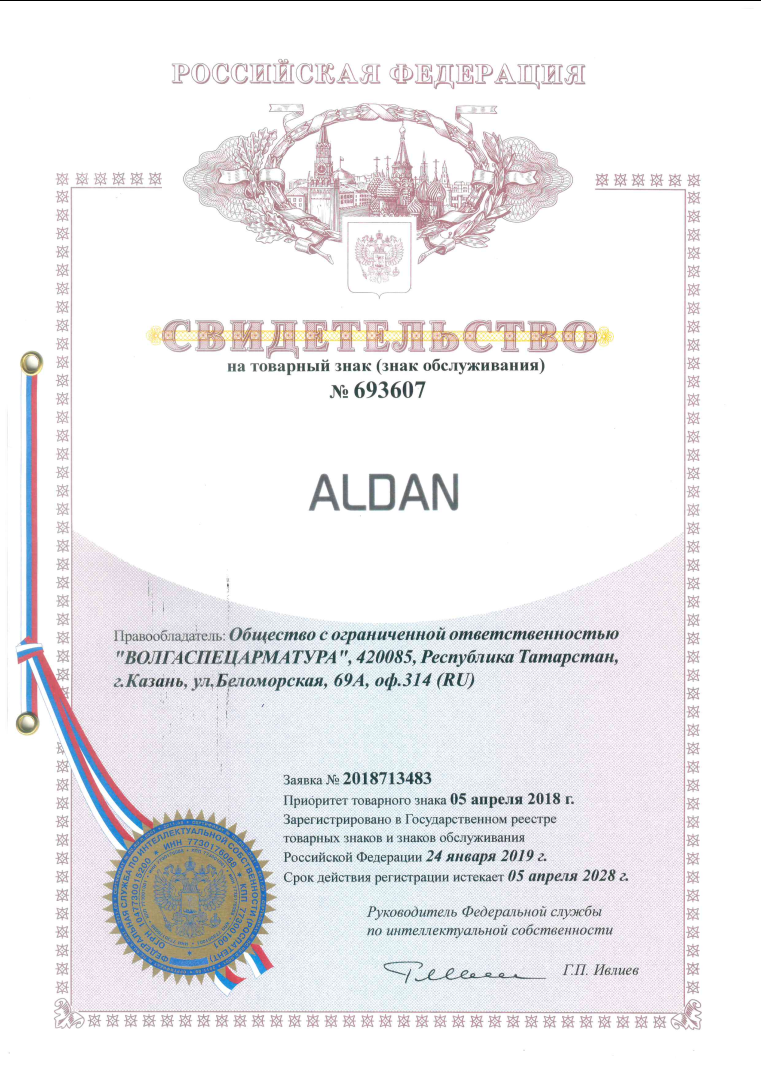

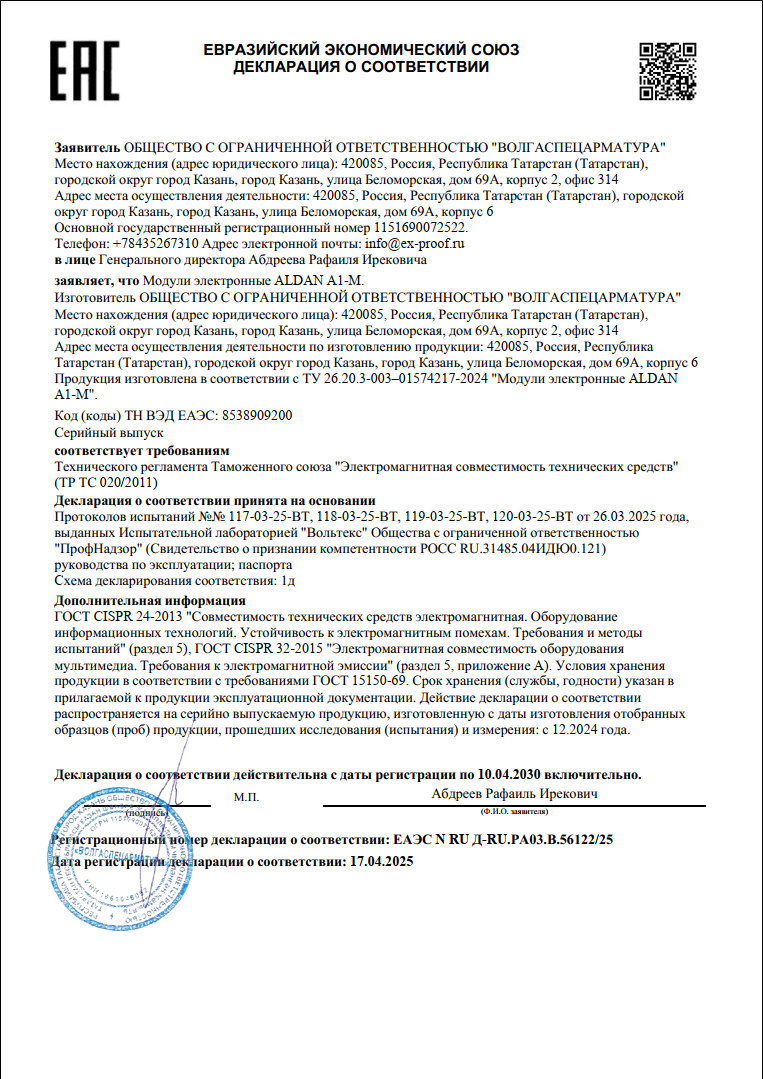

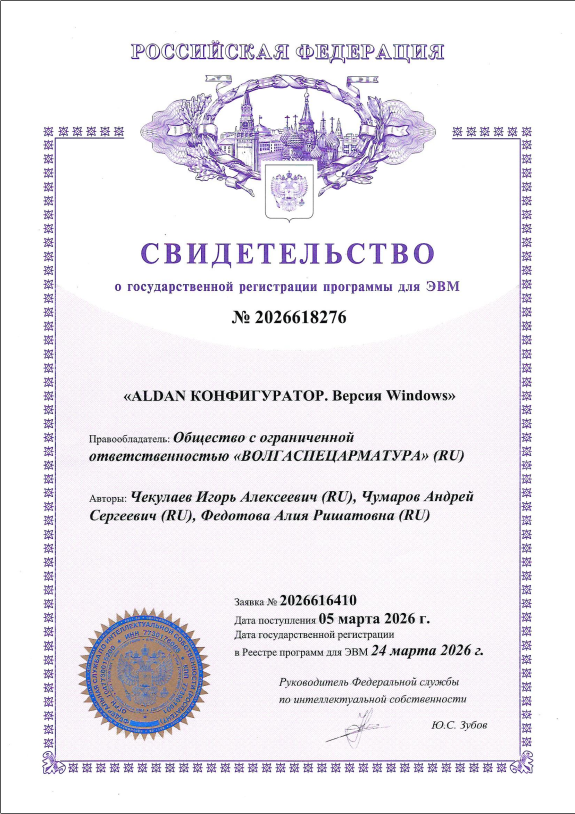

Сертификаты и гарантия
На все модули ALDAN A1-M (HM08, HM08I, HM16I) распространяется гарантия со дня поставки при условии соблюдения условий эксплуатации.
- Замену дефектного модуля на новый
- Техническую поддержку и консультации
- Обновления ПО ALDAN Конфигуратор (бесплатно)
- Доступ к документации и видеоматериалам
- Механические повреждения и физический износ
- Неправильное подключение и использование вне характеристик
- Использование в условиях выше допустимых (температура, влажность, наводки)
Часто задаваемые вопросы
Ответы на самые популярные вопросы о HART‑мультиплексорах ALDAN
Для приобретения HART‑мультиплексоров ALDAN:
- Заполните форму обратной связи на сайте.
Да, возможно предоставление оборудования на тестирование. Для согласования условий свяжитесь с отделом продаж.
- Можно протестировать совместимость с вашими HART‑устройствами.
- Проверить работу с вашей SCADA‑системой через Modbus RTU/TCP.
- Оценить удобство работы с ПО «Конфигуратор ALDAN» (Windows/Linux).
- Убедиться в соответствии техническим требованиям вашего проекта.
- Условия (срок, залог, логистика) обсуждаются индивидуально.
Мультиплексоры поддерживают протокол HART версий 5.0 и 7.0.
Мультиплексор поддерживает нестандартные HART‑команды: XXX.
На одну шину RS‑485 можно подключить до 60 мультиплексоров ALDAN.
Каждый мультиплексор поддерживает:
- HM08 и HM08I: по 8 каналов HART (+2).
- HM16I: 16 каналов HART.
К каждому каналу подключается одно HART‑устройство, а опрос происходит циклически и последовательно.
Защита от помех и перенапряжений реализована следующим образом:
- Изоляция между питанием, интерфейсами RS‑485, внутренними и полевыми частями присутствует во всех моделях (электрическая прочность изоляции до 1500 В).
- Изоляция между каналами HART в HM08 и HM08I выполнена через конденсаторы с прочностью до 100 В.
- В 16‑канальной модели HM16I межканальная изоляция — через конденсаторы (до 100 В).
HART‑мультиплексоры оснащены двумя встроенными интерфейсами RS‑485.
Обмен данными с ведущими устройствами (ПЛК, SCADA) осуществляется по протоколу Modbus RTU.
Скорость обмена по портам RS‑485 может достигать 3 Мбит/с.
Да, мы практикуем формат удалённых консультаций. Если ваше оборудование подключено к ПК с ПО «Конфигуратор Алдан», наши инженеры могут помочь в режиме реального времени (через AnyDesk или аналогичное ПО):
- Проверить правильность адресации модулей на рейке.
- Продиагностировать прохождение HART‑сигнала.
- Настроить параметры Modbus для интеграции в вашу SCADA.
Рабочий график: Понедельник — Пятница: с 08:00 до 17:00 (МСК). В нерабочее время вы можете отправить запрос на e‑mail — обработаем в приоритетном порядке утром следующего рабочего дня.
Поскольку разработка и производство (полный цикл) находятся в России (г. Казань), мы обеспечиваем:
- Минимальные сроки поставки: большинство стандартных модулей (HM08, HM16I) всегда в наличии на складе.
- Быстрый сервис: диагностика и ремонт/замена производятся на заводе в Казани без ожидания международной логистики.
