МУЛЬТИПЛЕКСОР HART HM08I
Модули мультиплексоры ALDAN A1-M-HM08-20B0A предназначены для обмена данными с устройствами по протоколу HART.
Описание и применение
Модули имеют два встроенных интерфейса RS485 для обмена данными с ведущими устройствами. Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления и систем ввода-вывода ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем как самостоятельное изделие.
Модуль позволяет передавать и принимать данные с HART-устройств с активным и пассивным сигналом 4–20 мА или 0–20 мА. Вход модуля подключается параллельно датчику и не мешает работе токовой петли 4–20 мА.
Модули A1-M-HM08-20B0A содержат 8 каналов подключения HART. Модули обеспечивают циклический последовательный опрос всех HART-устройств, подключённых по одному на каждый канал устройства.
Обмен данными с ведущими устройствами (ПЛК, SCADA) осуществляется по протоколу Modbus RTU через интерфейс RS-485.

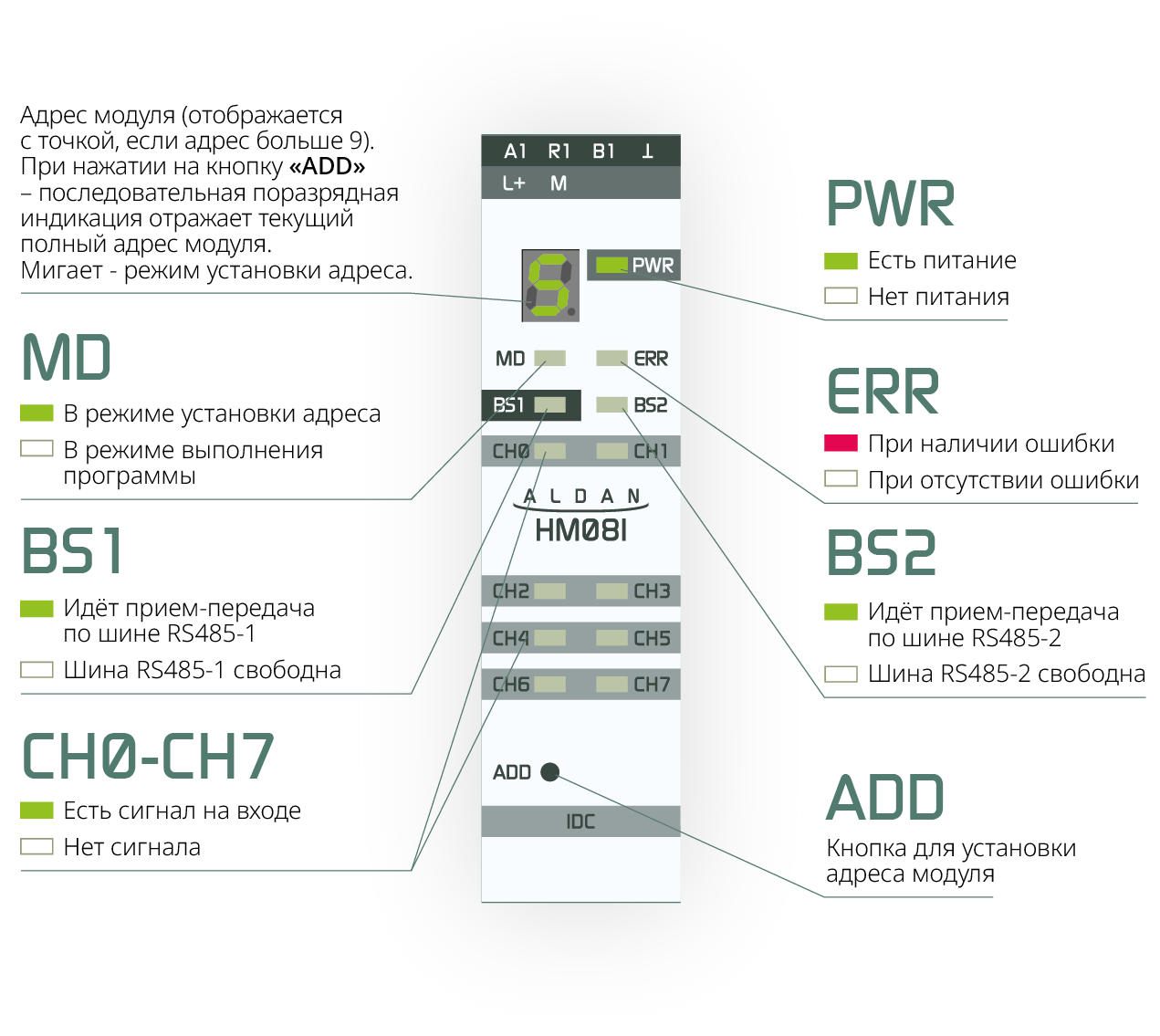

Световая индикация
Схема подключения
Технические характеристики
Технические данные
| Номинальное напряжение питания | 24 В постоянного тока |
| Допустимый диапазон напряжения питания | 10,2 — 28,8 В постоянного тока |
| Защита от обратной полярности по питанию | Да |
| Потребляемая мощность, не более | 1 Вт при напряжении питания 24 В |
| Количество каналов | 8 |
| Количество HART-модемов | 1 |
| Тип защиты | TVS-диод |
| Интерфейсы | 2 × RS-485 |
| Скорость обмена по интерфейсам RS | До 3 Мбит/с |
| Протоколы | Modbus-RTU |
| Среднее время наработки между отказами по SN29500, лет | 61 |
| Рабочая температура | −45 °C … +55 °C при установке на горизонтальной рейке |
| Относительная влажность | 10% — 95%, без конденсации влаги |
| Атмосферное давление | 80 — 106 кПа |
| Температура хранения | −50 °C … +65 °C без воздействия прямых солнечных лучей |
| Степень загрязнения | 2 |
| Размер Ш × В × Г | 23 × 114,2 × 131,7 мм |
| Уровень защиты | IP 20 |
Гальваническая изоляция
| Между каналами | Да, через конденсаторы |
| Между питанием и полевой частью | Есть |
| Между питанием и внутренней частью | Есть |
| Между полевой и внутренними частями | Есть |
| Электрическая прочность изоляции между каналами | Через конденсаторы до 100 В постоянного тока |
| Электрическая прочность изоляции между остальными цепями | 1500 В |
Характеристики зажимов
| Возможность установки на разъём | Да |
| Номинальный ток IN | 8 А |
| Номинальное сечение | 2,5 мм² |
| Момент затяжки | 0,4 Нм |
| Сечение жёсткого проводника мин. | 0,2 мм² |
| Сечение жёсткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
